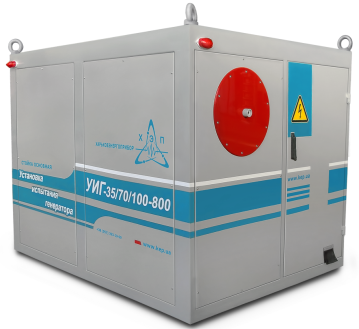

Установки испытаний генератора У?Г

Установки испытаний генератора типа У?Г предназначены для проведения высоковольтных испытаний изоляции обмоток генераторов, токопроводов переменным напряжением промышленной частоты и измерения токов утечки выпрямленным напряжением, согласно требованиям «Правил устройства электроустановок» и РД 34.45-51.300.

Резонансная установка для испытаний обмоток статоров генераторов с большой емкостью (от 0,2 мкФ до 2 мкФ и выше) применяет эффект резонанса в колебательном контуре, что позволяет существенно (в 40 раз и более) снизить энергопотребление, а, следовательно, уменьшить необходимые мощности регулятора напряжений, повышающего трансформатора, а также сечение силового кабеля.

Резонансные испытательные установки типа У?Г не имеют аналогов на территории стран СНГ. Применяв­шиеся до этого испытательные установки были изготовлены несколько десятков лет назад (как правило, кустарным способом), они имеют большие габариты, массу свыше 12 т и морально устарели. Эти установки были созданы для испытаний уже работающих генераторов, но их параметры недостаточны для проверки вновь вводимых, и не в состоянии обеспечить на объекте испытаний мощность свыше 300 кВ∙А. Резонансные установки типа У?Г более компактные, весят около 3 т, и обеспечивают проведение полного комплекса высоковольтных испытаний мощных генераторов.

?спытания генераторов на электростанциях необходимо проводить регулярно. Саяно-Шушенская ГЭС, на которой в 2009 году произошла авария, для восстановления приобрела уже две испытательных установки У?Г. Установка У?Г-35/70/100-1400, изготовленная для Саяно-Шушенской ГЭС, индуцирует в нагрузке мощность до 1400 кВ∙А, чего невозможно добиться без применения эффекта резонанса. Установки типа У?Г эксплуатируются на Красноярской ГЭС, Саяно-Шушенской ГЭС (две установки), Богучанской ГЭС и изготовлены для других, строящихся ГЭС.

?спытания во всех режимах проводятся автоматически, что позволяет минимизировать ошибки оператора, от которого требуется выполнить соответствующие режиму испытания подключения и нажать кнопку «ПУСК». ?меется возможность управления с дистанционного пульта оператора.

?спытательные резонансные установки типа У?Г изготавливаются для ГЭС, АЭС, заводов-изготовителей мощных генераторов и двигателей и кабельных заводов
